50 x 290 Füllstandsanzeige, magnetische Klappe, Schwimmerkugel

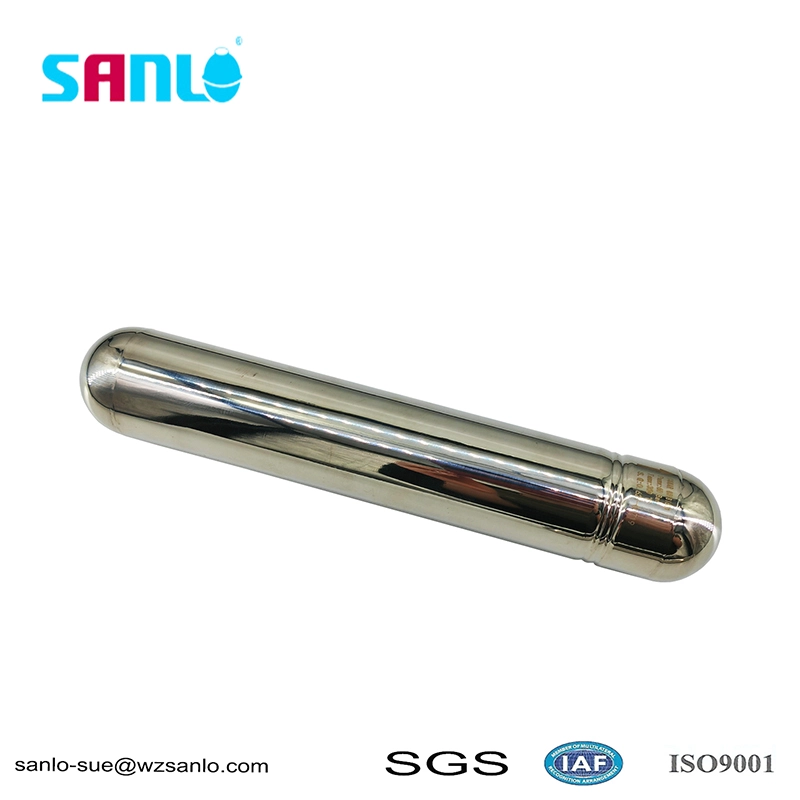

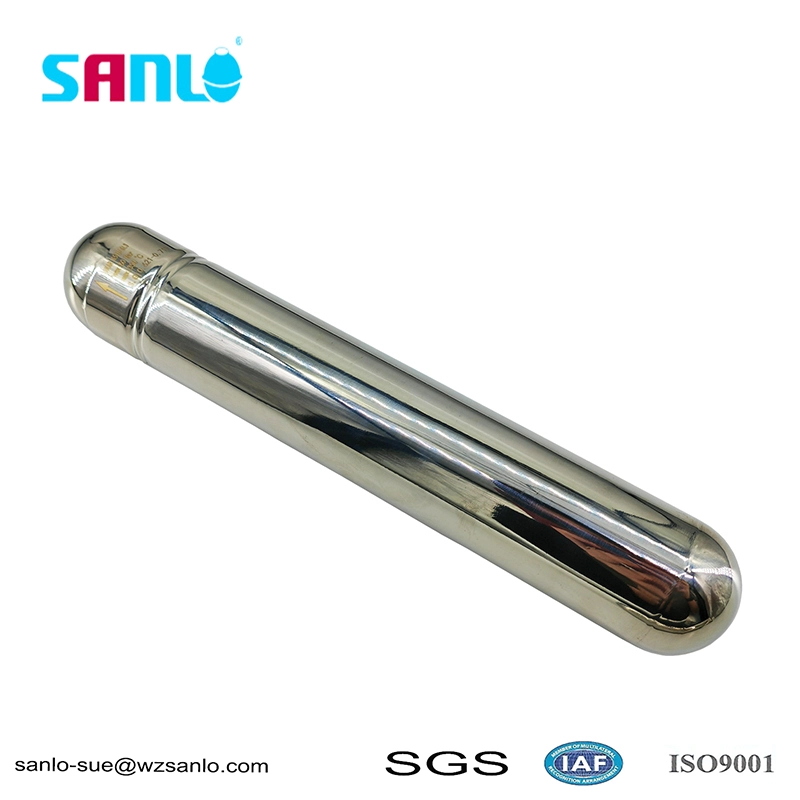

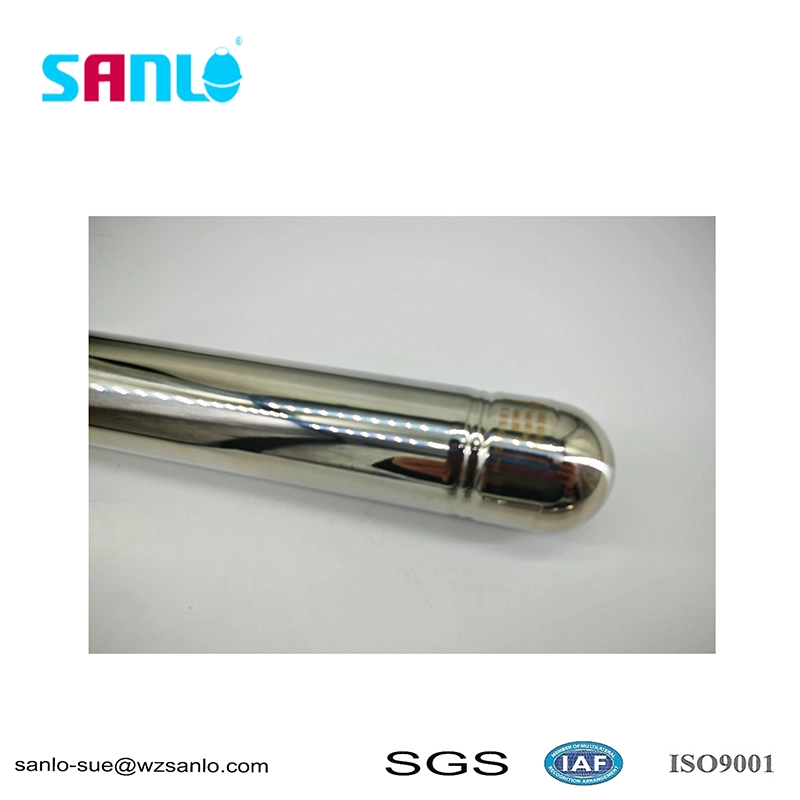

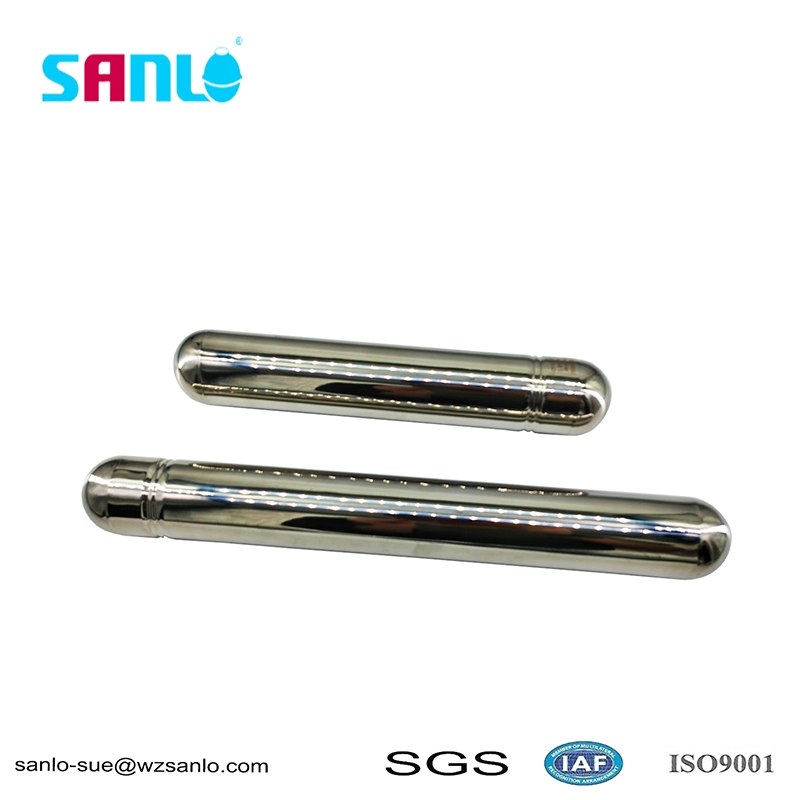

Die 50*290 Füllstandsanzeige mit Magnetklappe und Schwimmerkugel ist insgesamt eine schlanke zylindrische Struktur mit halbkugelförmigen Köpfen, die an beiden Enden verschweißt und abgedichtet sind. Die Schweißnaht ist fein poliert und poliert, mit einer glatten und glatten Oberfläche, die nicht leicht zu hängen oder zu schuppen ist. Die Standardgröße hat einen Außendurchmesser von 50 mm und eine Gesamtlänge von 290 mm. Im Inneren des Hohlraums ist Platz für die Verpackung von Permanentmagnetstahl vorgesehen, der vollständig und ohne Poren versiegelt ist, um ein Eindringen von Medium in den Innenraum zu verhindern. Die glatte Außenwand weist beim Hebevorgang der Flüssigkeit einen geringen Widerstand auf, läuft reibungslos und weicht nicht aufgrund der turbulenten Strömung der Tankflüssigkeit ab oder verklemmt sich, wodurch eine stabile und zuverlässige Anzeige des Flüssigkeitsstands gewährleistet wird.

Material- und Leistungsvorteile

Der Hauptkörper besteht aus hochwertigem 316L-Edelstahl-Rohmaterial mit einer Dichte, die den Auftriebsanforderungen von Flüssigkeiten entspricht. Es ist beständig gegen Säuren und Laugen, Korrosion und Wasserdampfoxidation und kann lange Zeit in Wasser, Öl und schwach korrosiven chemischen Medien eingesetzt werden. Im Vergleich zu gewöhnlichen schwimmenden Kugeln aus Kohlenstoffstahl ist die Lebensdauer erheblich verlängert.

1. Starke Abdichtung: Die beiden Endköpfe sind vollständig verschweißt und werden vor Verlassen des Werks einer Hochdruck-Luftdichtheitsprüfung unterzogen, um Wassereintritt, Verformung und Ausfall zu verhindern;

2. Präziser Auftrieb: Mit einem festen Volumen von 50 × 290 und Eigengewicht wurden die Auftriebsparameter standardisiert und verifiziert und können selbst auf kleine Änderungen des Flüssigkeitsstands schnell reagieren;

3. Stabile magnetische Leitfähigkeit: Intern versiegelte hochfeste Permanentmagnete dringen mit magnetischer Kraft in die Zylinderwand ein und treiben den externen magnetischen Flip stabil an. Dadurch wird eine berührungslose Anzeige des Flüssigkeitsstands vor Ort ohne mechanischen Verschleiß erreicht, die von Natur aus sicher und explosionsgeschützt ist und für Lagertanks mit brennbaren und explosiven Medien geeignet ist.

Funktionsprinzip

Die schwimmende Kugel ist darauf angewiesen, dass ihre Gesamtdichte geringer ist als die der gemessenen Flüssigkeit und sie schwimmt synchron mit der Höhe des Flüssigkeitsspiegels im Lagertank auf und ab. Die eingebaute Permanentmagnetquelle bewegt sich mit der Schwimmerverschiebung und nutzt den magnetischen Kopplungseffekt, um das zweifarbige magnetische Flip-Panel an der Außenseite des Flüssigkeitsstandsmessers dazu zu bringen, Zeile für Zeile umzudrehen. Die leeren und farbigen Flip-Panels bilden eine klare Grenze, und das Personal vor Ort kann intuitiv die aktuelle Höhe des Flüssigkeitsstands erkennen, ohne dass eine externe Stromversorgung erforderlich ist. Die Struktur ist einfach und leicht zu pflegen.

Qualitätssicherung in der Produktion

Das Produkt folgt während des gesamten Prozesses dem Qualitätsmanagementsystem ISO9001 und jedes Produkt verfügt über eine Rohstoffzertifizierung und Prüfberichte. Jeder Schwimmerball muss drei Schlüsselprozesse durchlaufen: Erkennung von Wasserdrucklecks, Auftriebskalibrierung und Probenahme der Magnetstärke. Die Maßtoleranz ist streng kontrollierbar und die Austauschbarkeit ist stark. Es kann die ursprüngliche Schwimmerkugel importierter oder inländischer Magnetklappen-Füllstandsmessgeräte derselben Spezifikation direkt ersetzen, ohne die Zylinderstruktur zu ändern.
