Wie verbessert die 50,8*200 Ti-Schwimmerkugel mit höherem Druck die Genauigkeit der Flüssigkeitsstandmessung in extremen Umgebungen?

1. Die zentrale technische Herausforderung bei der Hochdruck-Füllstandmessung

Die genaue Messung des Flüssigkeitsstands in industriellen Umgebungen stellt eine enorme technische Herausforderung dar, die mit steigendem Betriebsdruck noch größer wird. Herkömmliche Füllstandssensoren auf Schwimmerbasis haben oft Schwierigkeiten, ihre zuverlässige Leistung aufrechtzuerhalten, wenn sie Drücken über 10 MPa ausgesetzt werden, bei denen Materialverformungen, Auftriebsverschiebungen und mechanischer Verschleiß die Messintegrität beeinträchtigen können. Der50,8*200 Ti Float Ball mit höherem Druckgeht diese Herausforderungen direkt durch eine Kombination aus fortschrittlicher Materialauswahl und Präzisionsfertigung an.

Wenn eine Schwimmerkugel in einem Druckbehälter betrieben wird, müssen mehrere physikalische Phänomene sorgfältig bewältigt werden. Der auf die Oberfläche des Schwimmkörpers ausgeübte hydrostatische Druck nimmt proportional mit der Tiefe und dem Systemdruck zu, was möglicherweise zu Dimensionsänderungen führt, die die Verdrängungseigenschaften des Schwimmkörpers verändern. Darüber hinaus kann die Dichte der Prozessflüssigkeit je nach Temperatur und Druck variieren, was sich auf die Auftriebskraft auswirkt, die der Schwimmer erfährt. Diese Faktoren bestimmen gemeinsam die Genauigkeit und Wiederholbarkeit von Füllstandmessungen.

Ingenieure, die Füllstandsmesssysteme entwerfen, müssen daher nicht nur den Nennbetriebsdruck berücksichtigen, sondern auch die gesamte Bandbreite an Druckschwankungen, Temperaturschwankungen und Änderungen der Flüssigkeitseigenschaften, die während des normalen Betriebs auftreten. Die Fähigkeit des Schwimmers, sein geometrisches Profil unter diesen unterschiedlichen Bedingungen beizubehalten, ist für eine konsistente Messausgabe von größter Bedeutung.

2. Titan als strategisches Material für die Konstruktion von Schwimmkörpern

Die Wahl von Titan als Hauptmaterial für die50,8*200 Ti Float Ball mit höherem Druckberuht auf der außergewöhnlichen Kombination mechanischer und chemischer Eigenschaften des Metalls. Titan bietet ein Festigkeits-Gewichts-Verhältnis, das die meisten technischen Legierungen übertrifft, was es zu einem idealen Kandidaten für Komponenten macht, die leicht bleiben und gleichzeitig erheblichen äußeren Drücken standhalten müssen.

Einer der bedeutendsten Vorteile von Titan in dieser Anwendung ist seine hervorragende Korrosionsbeständigkeit. Im Gegensatz zu Edelstahl, der in chloridreichen Umgebungen unter Lochfraß und Spaltkorrosion leiden kann, bildet Titan eine stabile, selbstheilende Oxidschicht, die das darunter liegende Metall vor aggressiven chemischen Angriffen schützt. Diese Eigenschaft ist besonders wertvoll bei Anwendungen mit Meerwasser, Sole oder sauren Prozessströmen, bei denen sich andere Materialien schnell zersetzen würden.

Darüber hinaus ist der Wärmeausdehnungskoeffizient von Titan deutlich niedriger als der vieler alternativer Materialien. Diese Eigenschaft stellt sicher, dass die Abmessungen des Schwimmers bei Temperaturschwankungen stabil bleiben und verhindert so Änderungen im Verdrängungsvolumen, die zu Messfehlern führen könnten. Die nichtmagnetische Beschaffenheit des Materials verhindert außerdem Störungen mit magnetischen Kopplungssystemen, die in vielen Füllstandsmessgeräten verwendet werden, und gewährleistet so eine zuverlässige Signalübertragung vom Schwimmer zur externen Anzeige.

• Hervorragende Korrosionsbeständigkeit in aggressiven chemischen Umgebungen, einschließlich Chloriden und Säuren
• Hohes Verhältnis von Festigkeit zu Gewicht ermöglicht eine robuste Konstruktion ohne übermäßige Masse
• Niedriger Wärmeausdehnungskoeffizient sorgt für Dimensionsstabilität über Temperaturbereiche hinweg
• Nichtmagnetische Eigenschaften verhindern Interferenzen mit magnetischen Füllstandsmesssystemen
• Hervorragende Ermüdungsbeständigkeit, die einen langfristigen zyklischen Betrieb ohne Leistungseinbußen unterstützt

3. Präzisionsabmessungen und Auftriebseigenschaften

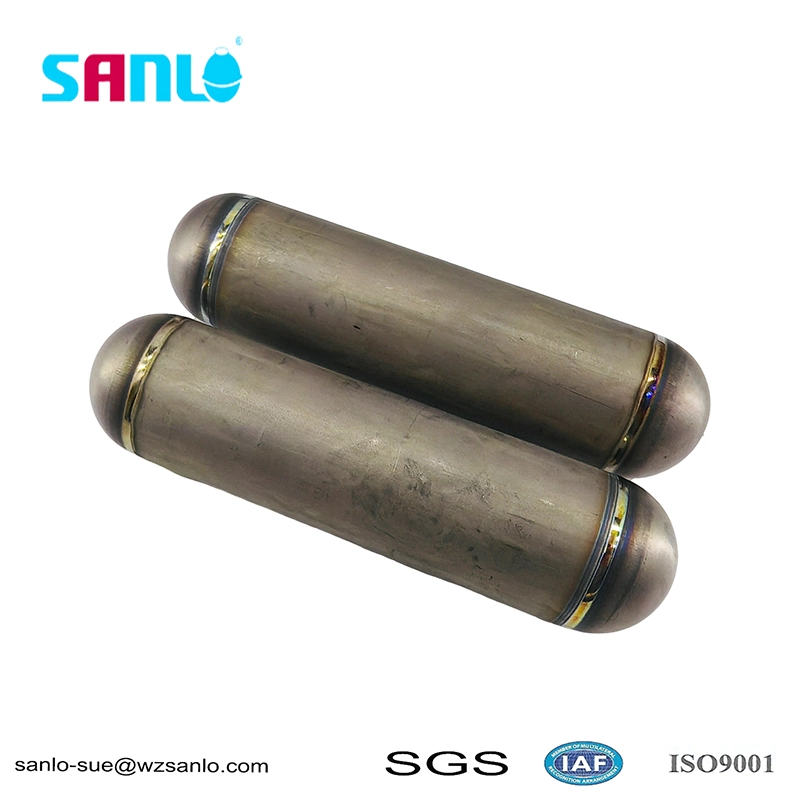

Die numerische Bezeichnung des 50,8*200 Ti Float Ball with Higher Pressure vermittelt präzise Dimensionsinformationen, die sich direkt auf seine Leistungsmerkmale auswirken. Der Durchmesser von 50,8 mm und die Länge von 200 mm stellen sorgfältig berechnete Proportionen dar, die das Verdrängungsvolumen des Schwimmers optimieren und gleichzeitig die Kompatibilität mit Standardabmessungen der Füllstandsmesskammer gewährleisten.

Der Auftrieb, die nach oben gerichtete Kraft, die es dem Schwimmer ermöglicht, Änderungen des Flüssigkeitsstands zu folgen, wird durch das Flüssigkeitsvolumen bestimmt, das vom eingetauchten Teil des Schwimmers verdrängt wird. Bei einem zylindrischen Schwimmer mit halbkugelförmigen oder elliptischen Enden ist das gesamte Verdrängungsvolumen eine Funktion der Gesamtabmessungen des Schwimmers und der Dichte der Prozessflüssigkeit. Die 50,8*200-Konfiguration bietet ein Verdrängungsvolumen, das ausreichend Auftriebskraft erzeugt, um das Gewicht des Schwimmers zu überwinden, während es gleichzeitig empfindlich gegenüber relativ kleinen Pegeländerungen bleibt.

Bei Hochdruckanwendungen nimmt typischerweise die Dichte der Prozessflüssigkeit mit dem Druck zu, was wiederum die auf den Schwimmer wirkende Auftriebskraft erhöht. Dieses Phänomen muss bei der Systemkalibrierung berücksichtigt werden, um eine genaue Füllstandanzeige über den gesamten Druckbereich sicherzustellen. Der Herstellungsprozess gewährleistet enge Maßtoleranzen, sodass jede Einheit konsistente Auftriebseigenschaften bietet, die ein vorhersehbares Systemverhalten ermöglichen.

4. Betriebsvorteile bei Füllstandsmesssystemen mit magnetischer Klappe

Füllstandsmessgeräte mit magnetischer Klappe stellen eine der am weitesten verbreiteten Füllstandmesstechnologien in industriellen Anwendungen dar und bieten eine zuverlässige, visuelle Anzeige von Flüssigkeitsständen, ohne dass am Messpunkt Strom benötigt wird. Der50,8*200 Ti Float Ball mit höherem Druckdient in diesen Systemen als Sensorelement und wandelt Flüssigkeitsstandsänderungen in mechanische Bewegung um, die über eine magnetische Kopplung an einen externen Anzeiger übertragen wird.

Das Magnetsystem des Schwimmers besteht typischerweise aus Permanentmagneten, die in den Schwimmerkörper eingebettet oder an einer magnetischen Hülse befestigt sind, die sich mit dem Schwimmer bewegt. Wenn der Flüssigkeitsspiegel steigt oder fällt, bewegt sich der Schwimmer vertikal in der Messkammer und das von ihm erzeugte Magnetfeld betätigt externe Magnetklappen oder eine kontinuierliche Anzeige. Die Präzision dieses Systems hängt entscheidend von der Fähigkeit des Schwimmers ab, Füllstandsänderungen genau und ohne Kleben oder Festklemmen zu verfolgen.

Mehrere betriebliche Vorteile zeichnen den Titanschwimmer in dieser Anwendung aus. Erstens verhindern die glatte Oberflächenbeschaffenheit und die Korrosionsbeständigkeit des Materials die Bildung von Ablagerungen oder Ablagerungen, die die Bewegung des Schwimmers behindern könnten. Zweitens stellt der konstante Auftrieb des Schwimmkörpers sicher, dass er mit minimaler Hysterese auf Pegeländerungen reagiert und so eine genaue Verfolgung sowohl bei steigenden als auch bei fallenden Pegelbedingungen ermöglicht. Drittens ist der Schwimmer aufgrund seiner mechanischen Robustheit in der Lage, den hydraulischen Kräften standzuhalten, die bei schnellen Pegeländerungen oder Prozessstörungen auftreten.

• Zuverlässige Magnetkupplungsübertragung für genaue externe Anzeige
• Minimale Reibung und Verschleiß für längere Lebensdauer
• Konsistente Reaktion auf Füllstandänderungen über den gesamten Betriebsbereich
• Kompatibilität mit verschiedenen Magnetklappen-Anzeigedesigns
• Reduzierter Wartungsaufwand im Vergleich zu alternativen Schwimmermaterialien

5. Vergleichende Analyse: Schwimmer aus Titan vs. Edelstahl und Polymer

Bei der Auswahl einer Schwimmerkugel für Hochdruck-Füllstandmessanwendungen prüfen Ingenieure in der Regel mehrere Materialoptionen, jede mit unterschiedlichen Vorteilen und Einschränkungen. Die Schwimmerkugel aus Titan besetzt eine spezifische Leistungsnische, die sie zur bevorzugten Wahl für viele anspruchsvolle Anwendungen macht, insbesondere bei korrosiven Medien oder extremen Betriebsbedingungen.

Schwimmer aus Edelstahl sind zwar weit verbreitet und kostengünstig, stoßen jedoch in stark korrosiven Umgebungen an ihre Grenzen. Durch Chlorid verursachte Spannungsrisskorrosion und Lochfraß können die Integrität von Edelstahlschwimmern beeinträchtigen, insbesondere bei erhöhten Temperaturen. Darüber hinaus erfordert die höhere Dichte von Edelstahl größere Schwimmervolumina, um die gleiche Auftriebskraft zu erreichen, was möglicherweise die Kompatibilität mit Messkammern mit begrenztem Platzangebot einschränkt.

Polymerschwimmer, beispielsweise aus PTFE oder PEEK, bieten eine hervorragende chemische Beständigkeit und eine leichte Bauweise. Allerdings sind ihre mechanische Festigkeit und Dimensionsstabilität bei erhöhten Temperaturen und Drücken im Allgemeinen denen metallischer Alternativen unterlegen. Polymerschwimmer können im Laufe der Zeit auch Prozessflüssigkeiten absorbieren, wodurch sich ihre Auftriebseigenschaften verändern und die Messgenauigkeit beeinträchtigt wird.

Titanschwimmer vereinen die Korrosionsbeständigkeit hochwertiger Polymere mit der mechanischen Festigkeit und Dimensionsstabilität von Metallen. Die geringe Dichte des Materials ermöglicht kompakte Schwimmerkonstruktionen, die in Standardkammern passen und gleichzeitig ausreichend Auftrieb für eine zuverlässige Füllstandsverfolgung bieten. Für Anwendungen mit Meerwasser, Sole, Chlor oder sauren Prozessströmen bietet Titan einen Schutz, den Edelstahl nicht erreichen kann.
